一、工作原理
精密过滤器是采用成型的滤材，在压力的作用下，使原液通过滤材，滤渣留在管壁上，滤液透过滤材流出，从而达到过滤的目的。
成型的滤材有：滤布、滤网、滤片、烧结滤管、线绕滤芯、熔喷滤芯等。因滤材的不同，过滤孔径也不相同。精密过滤是介于砂滤(粗滤)与超滤之间的一种过滤，过滤孔径一般在0.5～120μm范围。同种形式的滤材，按外型尺寸可分为不同的规格。
线绕滤芯(又称蜂房滤芯)有两种：一种是聚丙烯纤维--聚丙烯骨架滤芯，最高使用温度60℃；另一种是脱脂棉纤维--不锈钢骨架滤芯，最高使用温度120℃。
熔喷滤芯是以聚丙烯为原料，采用熔喷工艺形成的滤材，最高工作温度60℃。精密过滤可去除水中的悬浮物、某些胶体物质和细小颗粒物等。
二、产品特征

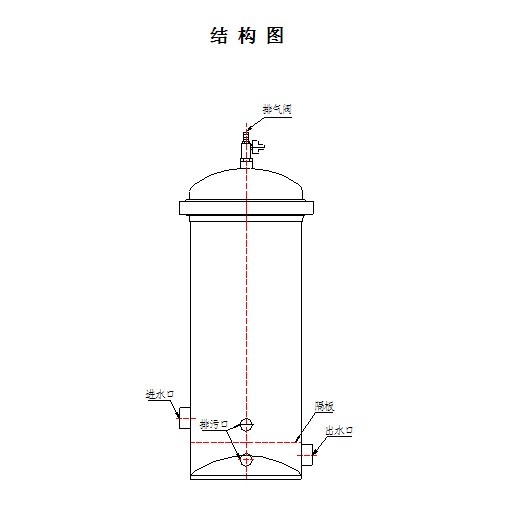

1、材质及结构
圆柱形壳体，304或316L不锈钢制成或者玻璃钢材质制成；
配以单支或多支滤芯；
可按客户要求的材质订做加工。
2、型号
壳体材质：304、316L不锈钢，可选炭钢及树脂壳体，玻璃钢壳体。
滤芯数量：1芯、2芯、3芯……；
滤芯长度：单节、二节、三节、四节（每10″为一节）；
滤芯安装形式：国际通用平压式、卡入式和插入式；
筒体与底座联接方式：快开型(Q)、法兰型(F)；
介质进、出口连接方式：快开型(Q)、螺纹型(S)和法兰型(F)；
可过滤介质：液体(L)、气体(G)。
3、性能特点
（1）过滤精度高，滤芯孔径均匀。
（2）过滤阻力小，通量大、截污能力强，使用寿命长。
（3）滤芯材料洁净度高，对过滤介质无污染。
（4）耐酸、碱等化学溶剂。
（5）强度大，耐高温，滤芯不易变形。
（6）价格低廉，运行费用低，易于清洗，滤芯可更换。
三、应用范围
纳滤（NF）、超滤（UF）、反渗透（RO）、电渗析（EDI）等系统保安过滤及终端过滤；
医药针剂、大输液、滴眼液、中草药药液等过滤，生物制剂提取、提纯、浓缩；
电子、微电子、半导体工业用高纯水预过滤、终端过滤；
油田回注水、锅炉补给水、化学试剂、液体有机制品、高纯化学品、浓药等过滤；
饮用纯净水、矿泉水、果汁、茶饮料、保健饮品过滤；
白酒、葡萄酒、啤酒、黄酒及其他果酒的过滤，纯生啤酒除菌过滤（替代巴氏灭菌）；
生产、生活废水处理及中水循环再利用过程中的预处理过滤或保安过滤；
其他如生物工程、油类精制、印染、纺织行业的给水及废水处理、科研实验过滤等。
四、精密过滤器的选用
精密过滤器常设置在压力过滤器之后，用于去除液体中细小的微粒，以满足后续工序对进
水的要求。有时也设置在全套水处理系统末端，来防止细小微粒进入成品水。
常用的滤芯有蜂房滤芯和熔喷滤芯。
滤芯精度以微米(μm)计,有以下几种规格：0.22、0.45、1、5、10、20、50、75、100，根据不同要求加以选用。
精密过滤经常作为电渗析、离子交换、反渗透、超滤等装置的保安过滤器使用。
一般使用3～6个月左右或进出水压力差值（P2-P3）大于0.1MPa时更换，目的是确保预处理效果，使反渗透膜免于被颗粒、悬浮物损坏。
|
不锈钢精密过滤器 |
|
规格 |
全高(mm) |
净高(mm) |
滤芯量 |
产水量(T/H) |
最大通水量(T/H) |
底部形式 |
款式 |
进出口径（英寸） |
排气、污口（内牙） |
|
φ195×250 |
460 |
350 |
3-5支10’芯 |
1-1.2 |
2.5 |
四个固定片 |
卡箍 |
1 |
4分 |
|
φ195×500 |
710 |
600 |
3-5支20’芯 |
1.5-2.5 |
5 |
四个固定片 |
卡箍 |
1 |
4分 |
|
φ195×750 |
960 |
850 |
3-5支30’芯 |
3-7 |
7.5 |
四个固定片 |
卡箍 |
1.5 |
4分 |
|
φ195×1000 |
1210 |
1100 |
3-5支40’芯 |
1-1.2 |
10 |
四个固定片 |
卡箍 |
1.5 |
4分 |
|
φ230×250 |
470 |
360 |
3-5支10’芯 |
1-1.2 |
2.5 |
四个固定片 |
卡箍 |
1 |
4分 |
|
φ230×500 |
720 |
610 |
3-7支20’芯 |
3-5 |
7 |
四个固定片 |
卡箍 |
1.5 |
4分 |
|
φ230×750 |
1000 |
890 |
3-7支30’芯 |
5-7.5 |
10.5 |
四个固定片 |
卡箍 |
2 |
4分 |
|
φ230×1000 |
1260 |
1150 |
3-7支40’芯 |
6.0-14 |
14 |
四个固定片 |
卡箍 |
2 |
4分 |
|
φ273×1000 |
1310 |
1200 |
7-9支40’芯 |
12-14 |
18 |
四个固定片 或带腿 |
法兰 |
2 |
4分 |
|
φ325×1000 |
1310 |
1200 |
12-14支40’芯 |
20-24 |
28 |
四个固定片或带腿 |
法兰 |
2 |
4分 |
|
φ400×1000 |
1310 |
1200 |
19-25支40’芯 |
28-30 |
40 |
四个固定片或带腿 |
法兰 |
2.5 |
4分 |
|
φ500×1000 |
1310 |
1200 |
30-35支40’芯 |
45-60 |
70 |
四个固定片或带腿 |
法兰 |
DN80 |
4分 |
|
φ600×1000 |
1310 |
1200 |
36-40支40’芯 |
60-75 |
80 |
四个固定片或带腿 |
法兰 |
DN80 |
4分 |
|
φ700×1000 |
1310 |
1200 |
41-60支40’芯 |
76-110 |
120 |
四个固定片或带腿 |
法兰 |
DN100 |
4分 |
|
φ800×1000 |
1310 |
1200 |
61-80支40’芯 |
110-150 |
160 |
四个固定片或带腿 |
法兰 |
DN100 |
4分 |
|
φ1000×1000 |
1310 |
1200 |
81--100支40’芯 |
150-190 |
200 |
四个固定片或带腿 |
法兰 |
DN100 |
4分 |
